AMTECH 助焊膏 NC-559-ASM

早前尋找無鉛錫線，明白了助焊劑的重要性後，當然另一件事就是找新的助焊劑(一般大家都用松香)

使用松香其實要注意SIR值(表面絕緣電阻)，因為即使是No-Clean，一樣可以對精密零件產生影響

對於現今diyer焊接SMD元件(SOIC SSOP QFN等封裝的IC)

最常見就是焊接DAC芯片，用錯助焊劑而無洗PCB或清洗PCB不夠切底時

最常見就會發生無聲、聲音斷斷續續、或是一開始有聲音後來無故沒聲音等等

香港市場上，最常見的是goot BS-10松香，其實是不能用在PCB

官方網站也這樣寫

"Soldering paste for cables and large size terminals. BS-10/ 15 cannot be used on PCBs."
所以更別談用於PCB焊接SOIC SSOP QFN等封裝的IC

而且殘留松香久了，甚至會侵蝕PCB銅淘箔或讓IC腳之間變成短路

而我是希望找一種、穩定性、絕緣性、品牌口卑俱佳的產品

這次找到的是AMTECH出品，專業用於PCB焊接BGA及PGA等SMD元件的助焊劑
AMTECH 助焊膏 NC-559-ASM

是真正的No-Clean(當然你可選擇清洗，我也有用99%酒精清洗PCB)

AMTECH 助焊膏 NC-559-ASM

下面是原廠介紹

美國生產商AMTECH，研發了兩種使用於手機PCB,BGA及PGA等SMD之返修助焊劑

它使用於低離子性之活化劑系統,潤錫速度快,冒煙程度很低,

殘留物固化後之表面絕緣阻抗值很高,因此,對手機等通訊產品之電性干擾非常小.

產品性能:

NC-559-ASM為免洗型助焊膏,殘留物顏色非常淡,

有極高之SIR值,適用於BGA、CSP等球陣焊點維修及補球.

在我實際使用後，真的對焊接SSOP 甚至QFN等零件有極大幫助，而且焊接的IC成功率現時為止100%
而且對用使用無鉛焊錫焊接SMD元件的幫助更加明顯
如果網友有甚它介紹，不妨留言告知
我在找資料時，看到香港有廠家出品了相近的東西，
可惜資料不見了要重新再找...
有機會也會測試一下

2012年9月4日星期二

自己做 Apple AirPort Express I2S DAC

一直很喜歡Apple產品的Airplay功能，在網絡上尋找著資料，
竟然給我找到可以從 AirPort Express拉出I2S的方法，
正好可以讓我用I2S接到我家裡不同DAC聽歌！
當然這樣做的聲音肯定比原來
AirPort Express 好得多了！

這個AAE改I2S幾個月前已經弄好，那時ATV3剛好推出，可惜香港並無行貨，
只好於團購購買國外水貨，
為的是希望網上的高手找到方法可以從Apple TV3拉出I2S時，
我可以第一時間測試(可惜到現在還沒相關資料)
這次總共買了2台
AirPort Express ，1台Apple TV3
Box

這次不會介紹ATV3，只是集中分享AirPort Express(為方便我簡稱AAE)
AAE香港版本跟來的插頭是英式的，外觀不夠台灣、美國等地的兩腳漂亮完美

要打開它可不容易呢，因為它是用膠水封死(我覺得更像是熱溶了機殼做接合)
所以就得用點工具打開，網上有網兄用亞克力膠片的刀來慢慢開，
而我就剛好有個電動小工具，可以快速鋸開(自覺開得不錯呢)

鋸開前(左)，
鋸開後(中、右)，中間照片是電源部份，右面是主控制板部份，
透過一條兩頭都有插頭的電線連住，所以即使拆開了，但還是很方便的重新使用電源部份

用眼鏡來比較一下AAE線路板的大小

以下是主板照片

來到這裡，大家得用心一張一張圖看下去，比較一下每張圖，因為要改機的地方非常非常細小！！

我先放上一只OP(運放)到線路板上，讓大家分別到它大概的大小

再來看看重點部份，要改的其中3個地方(共有4個)就是黃圈的幾只電阻位置，要在那裡焊出三條線！！！！
你們可以看到，在OP隔壁，那幾只電阻只有OP插腳未端的大小！！
我自己也不是很大信心可以順利完成！！打算改AAE的朋友，要有準備犧牲AAE的心理準備！！
IMG_6012s

AAE主板部份看完，再來介紹一下另一個主角，HIFIDIY CDM12CD，
這台CD機聲音很好，改了做1794及用原裝4.5V RMS線路聲音更出色！
因為我有CDPRO2、CDM4等在用，而且有幾台DAC，即使這台聲音我非常滿意
我還是把它放在一旁一段日子了，由於它正好包含了一片I2S輸入的1794DAC部份，
並且DAC電源部份採用我喜歡的power20架構，正好給我用來改給AAE做DAC。

有2個RCA座的小板子就是1794DAC部份！

拿開了DAC板子，可以看到底層power20架構的電源和晶震位置
而原本TCXO的晶震位置更是剛好可以預留給AAE用來改Clock，讓聲音更上一層樓！
我改機的同時，把晶震的穩壓由5V轉成3.3V，因為AAE的晶震是3.3v，
而我也在mouser訂了3.3v的晶震準備改AAE的Clock

把拆開的AAE放上CD托板上比對一下，再來就準備正式開工

把I2S所需的5條線焊到AAE主板上

請細資料請參考以下連結
http://www.homecinema-fr.com/forum/viewtopic.php?f=1057&t=29924157&sid=eb8870cbdfdd894980b5312f776788ab&start=388

R715 (BCK, Bit Clock)

R717 (LRCK, L/R Clock)

R718 (MCK, Master Clock)

R716 (SD, Data)<--在線路板另一面(看到圖中啡色的線是穿過了PCB的)
我是把上述的電阻拆掉，再用CAT6 FLAT CABLE接線焊上接點
全部白色線做隔離焊接在GND，這個白色線另一端不用焊，因為目的是用來做隔離，
而接到DAC板子的GND是獨立找另一個地方焊一條獨立的線

焊好之後把從AAE抽出的I2S訊號接到DAC板子，先用原裝AAE的開關電源做測試(AAE要求是3.3V 電流1A以上)

既然知道了AAE電壓及電流的要求，我當然也準備好DIY其它穩壓來代替這個原裝AAE開關電源

另一角度看一看

One Take OK出聲，即使用iPad直接無線連線到這台AAE DAC，聲音也讓我太喜出望外了。
當然出來的音質就是屬於原本來那台DAC的聲底。
但這樣我就變成花費數百元，改做了一台高級的AIRPLAY無線音響系統了！
我測試用ATV3 iPad2 iPhone3GS iPhone4等都能直接連線到這台DAC發出聲音
而且更可用iPad iPhone等remote控制電腦內的iTunes資料庫，從電腦播放歌曲到這台DAC
當然Iphone Ipad上面的Youtube、影片、PPS等等等都可以透過這台DAC來發出聲音！！！
PS:它依然同時是一個Router，這樣的改裝並沒有刪掉它任何一個功能

在此特別感謝牙尖嘴利音響頻道網兄：WF 無私的分享

後記，由於家人反對在家焊東西，雖然已經備好材料
但改做電源和晶震部份的計劃也得暫停一會！

2012年8月24日星期五

Ecosse MS2.3 Speaker Cable

等了半年，終於收到Ecosse MS2.3
替換掉我用了多年的忌廉

Ecosse MS2.3得到幾個獎
賣點性價比，聲音舒服耐聽，高頻圓潤，分析力不算突出

在我的系統表現正好反映出上述賣點，而我聽人聲、小品為主

正好滿足到我的要求，現在聽歌多了，耐聽才是最重要

Blendtec HP3A

為家人準備的Blendtec Blender用了半年有多

當時國外主流三個品牌，做完一輪資料搜集，當然最終購買了Blendtec，

國外價錢要便宜很多，可是電壓用110V，那香港用必須配隻變壓器

而部機用成1500watts，變壓器最少要1500watts以上....

又貴又大隻，所以為了220V而買了行貨。
在台灣都叫它做養生機，當初知道一件事，就是它連生果的核都可破開，

而這些核才是最有養身價值！

而我就唔係用來養身，暫時只用來做smoothie同Juice

它靠的不是刀片有多鋒利，相反它的刀片是鈍的！！！

它的運作是用高速度及高扭力，迅間把食物攪拌好，

確保食物營養不受高溫影響而得到保留！

244180_10150205522408884_620443883_7237876_4381368_o

基本上就算成個蘋果唔切放進去都得！！
259652_10150205522058884_620443883_7237873_7242473_o

2012年4月6日星期五

千住金屬工業無鉛銀焊錫

一般網友大多認為銀錫是音響用，含銀是好聲的標淮

其實說到聲音，我認為Goots的銅、鉛焊錫聲音最是均衡柔和不失分析力，

比之含銀的更好聲。而我用過最不滿意的是WBT的WBT-0820

聲音毛邊很多，高音飆，單是這兩點已不太想繼續用。

而且對於這種沒有成份資料，沒有Flux資料的焊錫，我不會再考慮

當年我覺得Goots含銀的焊錫比它更好用，可惜現在已買不到含鉛型號了。

前一排在一些老店給我看見兩卷100g也給我買下備用。

在有鉛製品的焊錫漸漸被淘汰，我也開始著手找優質合用的無鉛焊錫

幾年前已在供應商直接購買了Kester無鉛含銀焊錫，

而且一次過購買了3kg....可是後來都是送給別人

因為對於手工焊接實在太難用，而且拖焊更是非常難。

這幾年很少DIY，也很少留意這方面的資訊，近來開始著手弄CAS系統

舊機器統統都成為我改裝的目標，也開始順道找找新焊錫。

在一番搜尋後，找到這次的主角
千住金屬工業無鉛錫 M705 Flux:RMA02要測試東西，當然找千住直接要樣品最可靠。
這是代理送來的樣品和相關資料(透過國內一家公司申請樣品)

千住發明了新的Flux，解決了一般無鉛焊材的潤濕性(擴散性)較差的缺點，比較一般的無鉛焊材，

大幅提高潤濕性(擴散性)及切斷性。令到可與一般鍚鉛相同之操作。

烙鐵頭設定在低溫時焊接性依然良好，並可延長烙鐵頭使用壽命。焊接後殘渣接近無色透明、外觀不錯。

而大多數無鉛焊錫都有含銀的型號，是為了降低溶點，而加了銀之後，還得有一個合適的合金比例

在業界就出現了Sn96.5 Ag3 Cu0.5這個標淮出來。

在實際使用後，真的如產品所述，操作和我以往用含鉛焊錫接近一樣，只是溫度要提升一點。

而且拖焊SSOP IC一樣容易。而這次的Flux為No Clean型號。

這次測試正讓我發現了No Clean的FLUX資訊很重要，對於精密IC，

Flux的絕緣很重要，過往很多問題正是因為FLUX而帶出。

例如焊接好，明明每個腳都接通，測量又沒短路，就是運作多多少少有點短路問題。

原來就是Flux作怪，當然洗板可以有幫助，時間久了，拖焊留在IC底的Flux還是會慢慢影響。
而對於現在無鉛製程的IC，溫度和焊錫控制就得多加注意。

剛好有2台mini amp要焊，正好拿來測試比較wbt和千住的聲音

千住沒有wbt高音毛邊的問題，聲底出奇地有厚度，有點像銅鉛錫的聲音

而它背景更黑，音場更定。這是我的聽感。

現在要買含3%銀的焊錫不便宜，這個焊錫報價還算合理，

可是單一訂購量太多了，只有0.6mm以下最小包裝是500g...，0.7以上只有1kg一卷...。

還有就是假貨太多，連千住自家網頁都多年貼出通告說中國國內太多假貨

叫消費者小心。

2012年3月6日星期二

PCM1794 焊接

朋友家中的PCM1794 DAC燒了芯片，SSOP封裝的IC他有點不敢處理
幫他焊接一下

2012年3月3日星期六

換Mon ASUS PA246Q

幾個月前開始要處理很多照片，還是換個好一點的Mon

做了一點資料搜集，這款ASUS PA246Q性價比很好

如你能看到的話，確實有丁點偏紅，但很容易處理，

而且重點是可直接使用機內預設的SRGB模式，已經調較好的！

還不錯說

2012年2月4日星期六

AUNE S1高級數位播放器測試

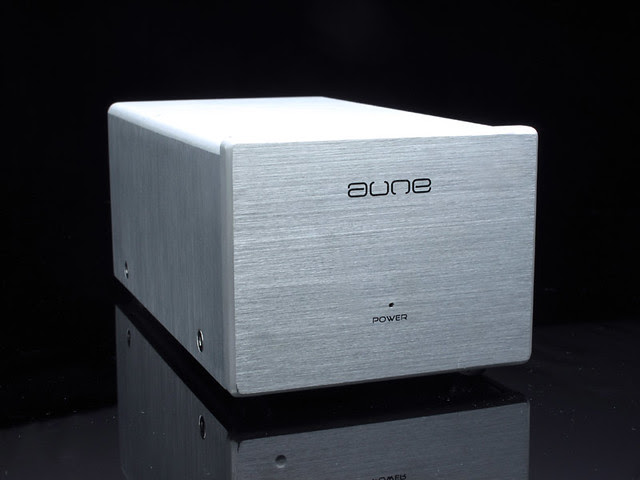

AUNE S1高級數位播放器

AUNE S1趕及於農曆新年前收到，讓我有多點時間作測試，
而收到的版本已接近正式零售的版本了
(應該只有系統版本差別，硬體相同)。
一路以來，看見AUNE每件新産品都越來越好，
而這次的AUNE S1更是讓我最爲心動的機器。
單從外觀，已能感受到是一台高級成品機。
AUNE S1不單採用分體電源，
而且主機和分體電源的機箱都是由全鋁製造，
更重要的是採用的鋁板，厚達6MM！
而且保持過往高端機種的傳統，採用全鋁搖控器。
而我這時已急不及待接通電源測試…聲音讓我有點目定口呆！
身爲一個DIYER，在收到AUNE S1前，
當我知道內部OP是 5532時，我已不斷在想換甚麼OP，
換甚么電源、電源部份怎樣惡搞一下，
DAC板子怎樣換穩壓等等…，可是這些想法都只是想多了，
這次我第一次…對，是第一次聽一台機器後，
認爲完全不用摩改已非常非常好聲。每個頻段都很好，
低頻量感和彈跳力都不錯，聲音比我想象要厚暖很多，
高頻很到位，完全不數碼。現在AUNE的調聲實力，
即使是用5532也能把聲音調整到如此狀態，實在可喜！

PS: 不過我還是另外借了3片DAC板子來換OP做測試比較

這次AUNE S1對我這些用家來說的賣點有：

1)   超厚全鋁機箱、全鋁遙控
2)   全鋁外殼分體電源(將來過了保修期，可以摩改電源)
3)   支援24BIT-32BIT文件播放
4)   支援CUE文件播放
5)   支援WAV,FLAC.APE
6)   支援ESATA硬碟
7)   LAN介面
8)   測試後發現支援UPNP DLNA(雖要另外自行購買相關配件)
9)   採用最新的AKM4390 DAC晶片，支援32BIT解碼
10) 有同軸和光纖輸出
